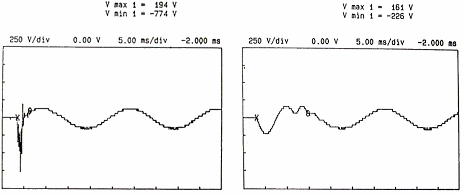

例１ MY型リレーをOFFした時の接点電圧波形
スパークケンチャー無し SQ11150を取付けた場合
開放と同時に700V以上のサージパルスが発生しています。スパークケンチャーSQ13150を取付けた場合、 サージが吸収され、ピークがなくなっているのがわかります。
例２ 電磁接触器をOFFした時の接点電圧波形
スパークケンチャー無し SQ13050を取付けた場合
開放と同時に700V以上のサージパルスが発生しています。スパークケンチャーSQ13150を取付けた場合、 サージが吸収され、ピークがなくなっているのがわかります。
